Токарный станок с ЧПУ

Crawford Swift 7500mm CNC Lathe

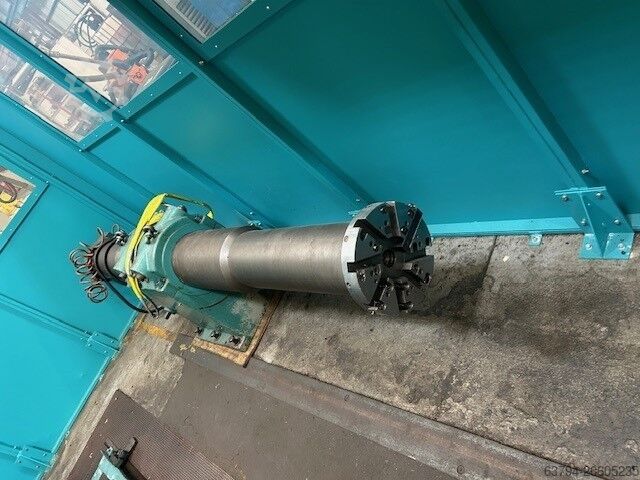

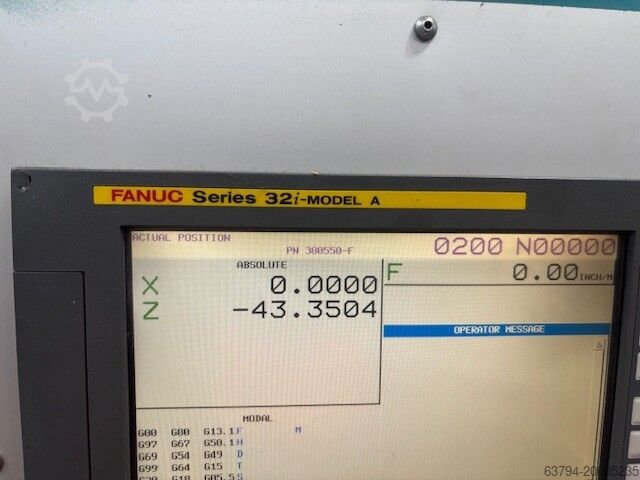

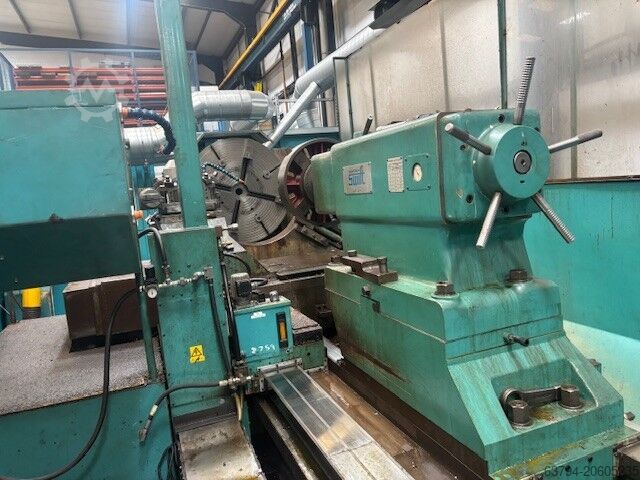

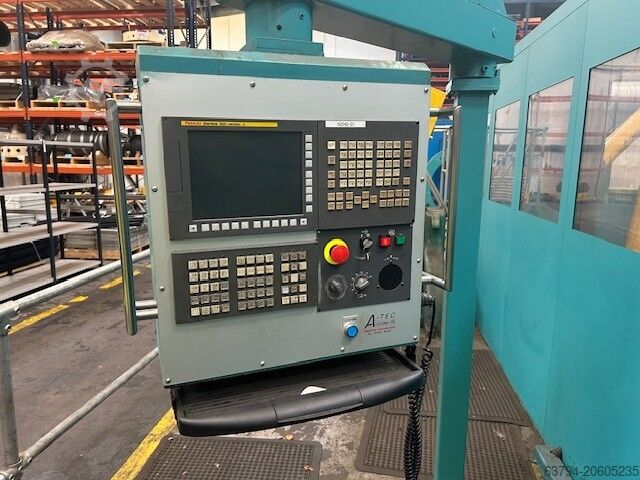

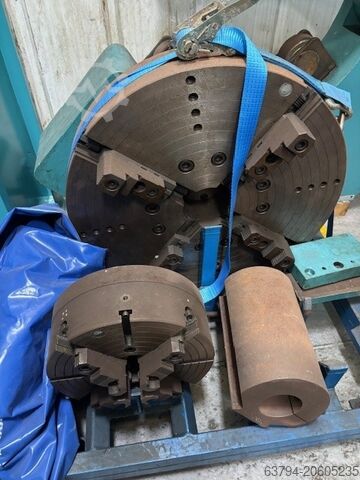

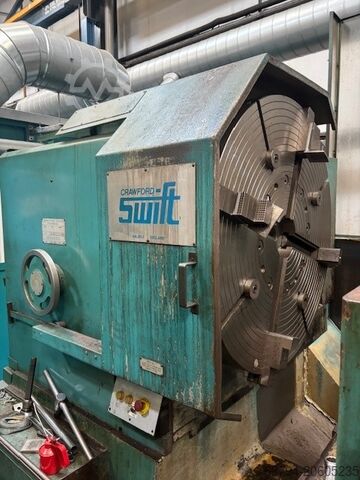

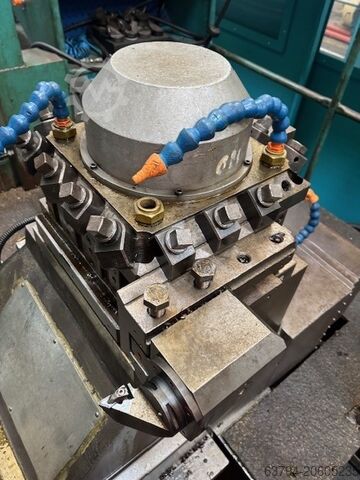

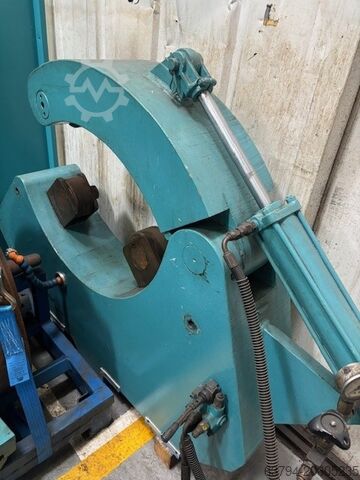

Состояние: отличное состояние (б/у), Тяжелый токарно-расточной станок с ЧПУ Crawford Swift L10 x 7500 мм Серийный номер: A5034 Инвентарный номер: 2849 Максимальный диаметр обработки над станиной: 1524 мм Расстояние между центрами: 7500 мм Ljdpfexy Ilxjx Agderw Дополнительные характеристики: - Модернизация системы ЧПУ в 2008 году (A Tec Systems) - Перешлифовка и капитальный ремонт в 2009 году (PTG Heavy Industries) - Система управления: Fanuc 32i - Диапазон скоростей шпинделя: 1 – 494 об/мин Патрон: 4-кулачковый ручной (Pratt-Burnard) Диаметр патрона: 42" (1067 мм) Максимальный диаметр обработки: 60" (1524 мм) Максимальная высота детали под револьвером: 40" (1016 мм) Перемещение по оси Z: 300" (7620 мм) Перемещение по оси X: 32" (813 мм) 4-позиционный револьвер / 8-позиционная расточная балка Длина станины: 358" (9093 мм) Габариты станка: Д 528" × Ш 155" × В 120" / 13411 × 3937 × 3048 мм Расточные бары: - Ø 305 мм × 2997 мм, первые 1524 мм – Ø 229 мм - Ø 203 мм × 813 мм (под удлинение Ø 305 мм × 2591 мм) - Ступенчатый бар: Ø 102–191 мм × 953 мм - Индексируемые головки: Ø 254 мм и Ø 356 мм (на бар Ø 305 мм × 3048 мм) - Балансированный бар: Ø 102 мм × 1270 мм (совместимая с системой KM) Комплектация: - 4-кулачковый патрон Ø 1067 мм (установлен) - 3 люнетных упора (включая 1 гидравлический) - 2 крупных расточных бара - 3 задних патрона - Стружкоотвод - Огорождающая система безопасности по периметру

Состояние: хорошее состояние (б/у), Год выпуска: 2010, Функциональность: полностью работоспособен, ход по оси X: 9 000 мм, ход по оси Y: 4 000 мм, ход по оси Z: 1 000 мм, МОБИЛЬНЫЙ КОЛОННЫЙ ФРЕЗЕРНО-РАСТОЧНОЙ СТАНОК CME ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ CME - ВИДИМЫЕ В РАБОТЕ Бренд: CME Модель: МБ 9000 Год: 2007 ЧПУ: Siemens Sinumerik 840D Ось X: 9000 мм Ось Y (вертикальная): 4000 мм Ось Z: 1000 мм Ось W (Ø 150 мм) 700 мм 2 поворотных стола (линейное перемещение: 2000 мм) 2500 x 2500 Грузоподъемность 25 TN Оптические шкалы Heidenhain по всем осям Прямой заголовок Смена инструмента 90 позиций Изменение диапазона ZF-- Lrjdou R Rk Hspfx Agdow Внутреннее охлаждение Экстракторы стружки

Состояние: б/у, Год выпуска: 1980, Диаметр колеса - макс. 2500 мм Ширина колеса - 1200 мм Модуль - макс. 32 Модуль - мин. 3 Общая потребляемая мощность 25 кВт Вес машины ок. 60 тонн Занимаемая площадь ок. м Год постройки: 1980 Капитальный ремонт: 1990 Ø колеса мин./макс. 180 - 2 500 мм Модуль 3 - 32 Угол перекоса макс. 10 - 35 ° Ширина колеса с прямыми зубьями 1 200 мм Длина хода прибл. 100 - 1 200 мм Скорость хода 80 - 350 ходов/мин. Возможность регулировки положения хода 300 мм Скорость подъема 4-40 м/мин. Макс. вес заготовки ок. 18 000 кг макс. число зубьев 16 - 576 Размер стола Ø x отверстие 1 400 x 500 мм Шлифовальный круг Ø ок. 500 мм Периферийная скорость шлифовального круга 34 м/с Общий привод прибл. 25 кВт - 380 В - 50 Гц Вес ок. 15 тонн Принадлежности / специальное оборудование: " Гидростатические направляющие в шлифовальной каретке, столе и всех других направляющих направляющие " Полный корпус шлифовальной камеры с раздвижными дверями " Автоматический процесс шлифования в нескольких циклах, а также настройки для черновая обработка / чистовая обработка Lrjdpst Hwqqefx Agdjw " Финишная обработка / тонкая обработка и автоматич. цикл правки в соответствии с заданного количества зубьев. " Возможность коррекции профиля за счет соответствующей правки и дополнительного перемещения из шлифовального суппорта (вертикальное и боковое коронкообразование) " Около 50 сменных кругов * Индикатор наклона " Большой блок охлаждающей жидкости с ленточным фильтром и системой удаления масляного тумана " Отдельный распределительный шкаф, отдельная гидравлическая система, отдельная система охлаждения масла

Год выпуска: 2001, Состояние: готов к работе (б/у), Горизонтальный обрабатывающий центр с расточным шпинделем Гиддингс и Льюис тип HMC 410 Размер поддона: 1.250 x 1.600 мм Нагрузка на поддон: 7.000 кг макс. Время смены поддонов: 55 сек. Количество поддонов 2 шт. Индексация стола: ось B 0,001° Поперечное перемещение стола (X) 3.000 мм Вертикальное перемещение шпинделя (Y) 2.100 мм Продольное перемещение колонны: Z 1.800 мм Подача: X/Y/Z 1 - 40.000 мм/мин. Скорость: X/Y/Z 40 м/мин Поворотный стол 6 об/мин Максимальный диаметр вращения: Ø2.500 мм Конусность шпинделя: ISO 50 Двигатель привода шпинделя: 30 кВт Скорость вращения шпинделя: 20 - 5.000 об/мин ATC 120 горшков Контроллер ЧПУ: Siemens Sinumerik 840D Максимальная высота заготовки: 2.000 мм Lodpfx Agjguk Icedsrw Принадлежности Шестигранный радиоизмерительный зонд Загрузочные станции 2 шт. Год выпуска 2001 (См. также другие объявления инспекторов).

Состояние: готов к работе (б/у), Год выпуска: 2008, Функциональность: полностью работоспособен, Карусельный токарный станок - двухстоечный с 5 управляемыми осями - Производитель: CKD Blansko / Модель: SKD / Год выпуска: 2008 В 2019 году были проведены работы по обновлению и капитальному ремонту (завершение — январь 2020 года), выполнены и другие работы/следующие доработки ... Станок можно осмотреть под напряжением по предварительной договорённости. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Рабочая зона: - Диаметр планшайбы: 4 000 мм - Максимальный диаметр обработки: 5 000 мм - Максимальная высота заготовки: 2 500 мм - Максимальная нагрузка на планшайбу: 50 т Ось C: - Частота вращения оси C: 0,01–2 об/мин - Максимальный крутящий момент на планшайбе: 35 000 Нм Станок: - Общая потребляемая мощность: 160 кВА - Масса станка: около 74 т ОСНАЩЕНИЕ: - Система управления: SIEMENS SINUMERIK 840D - Автоматический сменщик инструмента - Магазин pick-up: 1 угловая головка - Угловая фрезерная головка - Оборудование для подачи охлаждающей жидкости - Охлаждающая система с бумажным фильтром - AC-привод для вращающихся инструментов - AC-приводы для осей X/Z/C/U/W - Полная шумо- и пылеизоляция - 2-сегментный транспортер стружки вокруг планшайбы - Конвейер с шарнирной лентой - Документация - Знак СЕ Без гарантии на полноту и точность технических характеристик и комплектации. Продажа возможна до момента заключения договора с другим покупателем. Lsdpfeww H Ivjx Agdorw Детализированный технический паспорт и информация по комплектации предоставляются по запросу.

Состояние: б/у, Год выпуска: 2007, Функциональность: полностью работоспособен, ход по оси X: 3 100 мм, ход по оси Y: 2 000 мм, ход по оси Z: 1 000 мм, максимальная скорость шпинделя: 3 000 об/мин, длина стола: 1 800 мм, ширина стола: 2 000 мм, длина подачи по оси W: 700 мм, максимальный вес заготовки: 12 000 кг, длина фрезерного шпинделя: 700 мм, FPT КАСТЕЛЬ КРАСНЫЙ HEIDENHEIN TNC 430. Построен в 2007 году. Х=3100 мм Y=2000 мм Z=1000 мм Стол 2000 x 1800 мм, 12 тонн Охлаждение через шпиндель. Ход Х-колонны 3100 мм Вертикальный ход шпиндельной бабки Y 2000 мм Ход шпинделя Z 700 мм W Колонна в направлении шпинделя 1000 мм Диаметр шпинделя 130 мм Диаметр шпинделя ISO 50 Lsdpfx Aowdiu Eogdsrw Скорость вращения шпинделя 3000 об/мин Двигатель шпинделя 37 кВт Размер поворотного стола 1800 x 2000 мм Нагрузка на стол 12 тонн C-оси 360 000°

Состояние: капитально восстановленный (б/у), Год выпуска: 2015, Функциональность: полностью работоспособен, ход по оси X: 10 000 мм, ход по оси Y: 3 000 мм, ход по оси Z: 1 500 мм, быстрый ход по оси X: 25 000 м/мин, быстрая подача по оси Y: 25 000 м/мин, быстрая подача по оси Z: 25 000 м/мин, максимальная скорость шпинделя: 4 000 об/мин, RepaitFIT+ от Dornhöfer Разница. Включая монтаж и ввод в эксплуатацию! ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Год выпуска машины: 2015 Грузоподъемность / Ход: Продольный (X): мм 10 000 Вертикально (Y): 3000 мм Поперечный (Z): мм 1500 Отделка: графитово-серый RAL 7024 / агатово-серый RAL 7038 Держатель инструмента: ISO 50, DIN 69871 AD Тяговый штифт: DIN 69872 Форма A Монтажный конус: DIN 69871 Главный привод: Двигатель / Производитель Siemens Главный шпиндельный привод Метчик: 1PH7 Мощность привода макс.: от 198 об/мин 100% ED KW41 Макс. крутящий момент: постоянный до 198 об/мин 100% ED 1920 Нм Регулировка скорости/коробка передач: 3-ступенчатая (с масляным охлаждением) с автоматикой. Переключение Скорость вращения шпинделя 4000 об/мин: низкий диапазон об/мин 0 - 516 средний диапазон оборотов 460 -1,288 Lsdpfx Asv R Hwrsgdjrw Высокий диапазон оборотов 1200–4000 Приводы осей/подачи осей: Двигатели привода осей: Ускоренный ход макс.: (оси X/Y/Z) 25 000 мм/мин Максимальная рабочая подача: (оси X/Y/Z) 15 000 мм/мин Макс. усилие подачи: (ось X) 35 000 Н (ось Y/Z) 32 000 Н Системы привода осей: Шестерня/рейка оси X (продольная) (производство Atlanta) Шариковый винт оси Y (вертикальный) (предварительно нагруженный) Ø 63 x 20 Шариковый винт оси Z (поперечный) (предварительно нагруженный) Ø 50 x 20 Вес: (без зажимного стола/пластинчатого поля) кг около 49 500 Соединительный кабель: кВА около 60 Радиомаховик Innotrol HBG Автоматический сменщик инструмента с магазином на 60 позиций Инструментальный шпиндель BIG Plus Высота платформы оператора регулируется на 1800 мм, а поперечная регулировка составляет 800 мм. Интерфейс для адаптера фрезерных головок RepairFIT+ – что это значит? С RepairFIT+ мы предлагаем вам выгодный и безопасный вход в нашу линейку продукции. Наши машины проходят строгий отбор, комплексную глубокую проверку и тщательную очистку нашими специалистами. Все выявленные дефекты, как технические, так и визуальные, профессионально устраняются, благодаря чему машина находится в идеальном состоянии.

Состояние: готов к работе (б/у), Год выпуска: 2000, Функциональность: полностью работоспособен, Б/У токарный станок с ЧПУ высокого класса производительности Taiwan Takisawa модель EX-108, 2-осевой. Серийный номер: CA11E80453, год выпуска: 2000. ВАЖНО: это 2-осевая модель EX108, а не 3-осевая EX308. • Тяжелая конструкция станины с наклоном из литого чугуна • Система управления Fanuc 21iT CNC • Усиленные линейные направляющие с 4 дорожками • Высокоскоростная серворевольверная головка • Устройство для установки инструмента • 8'' гидравлический патрон с тремя кулачками и сквозным шпинделем • Счетчик деталей Lrjdpfx Ast E Hvgjgdow • В комплекте держатели инструмента Макс. диаметр обработки над станиной – 400 мм Макс. диаметр обработки над суппортом – 320 мм Расстояние между центрами – 645 мм Стандартный диаметр точения – 216 мм Макс. диаметр точения – 320 мм Макс. длина точения – 530 мм Пропускная способность по прутку – 52 мм Ход по оси X – 180 мм Ход по оси Z – 530 мм Скорость вращения шпинделя – 60–4000 об/мин Посадочный конус шпинделя – A2–6 Внутренний диаметр шпинделя – 63 мм Тип револьверной головки – 12 позиций Ход пиноли задней бабки – 435 мм Ход пиноли – 100 мм Конус пиноли задней бабки – 5 MT Быстрая подача (X & Z) – 20 и 24 м/мин Рабочая подача (X & Z) – 0–1260 мм/мин Двигатель шпинделя – 7,5 / 11 кВт Электропитание – 415 В, 3 фазы, 50 Гц Габариты – 2240 мм x 1645 мм Масса станка – 4300 кг

Состояние: капитальный ремонт (б/у), Год выпуска: 2007, Функциональность: полностью работоспособен, номер машины/транспортного средства: 027.0400/067, Цилиндрическая шлифовальная станок с ЧПУ STUDER S-33 CNC Год выпуска: 2007 – Fanuc 21i-TB 1 шпиндель для наружного шлифования Страна производства: Швейцария Напряжение: 380/50/3 Чистый вес станка: 4000 кг ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Расстояние между центрами: 600 мм Ljdpow T Sh Ejfx Agdjrw Высота центров: 175 мм Максимальный вес изделия: 80 кг Продольная ось Z Максимальный ход: 800 – 1150 мм Скорость: 0,001 – 10 000 мм/мин (мод. начала 2000-х: 0,001 – 5 000 мм/мин) Разрешение: 0,0001 мм Поперечная ось X Максимальный ход: 285 мм Скорость: 0,001 – 20 000 мм/мин (мод. начала 2000-х: 0,001 – 10 000 мм/мин) Разрешение: 0,0001 мм Шпиндель шлифовального круга (универсальный вариант) Поворот: -15 до 225° (мод. начала 2000-х: -15 до 195°) Ось поворота: 2,5 / 1° Hirth Мощность привода: 7,5 или 9 кВт или 11 кВт Шлифовальный круг: 500x63 (80/110F5) x203 мм Пинольный шпиндель (центровая бабка) Скорость: 1 – 1500 мин⁻¹ Конус: CM4 или CM5 / ISO 50 Мощность привода: 1,6 или 3,0 или 4,0 кВт Задняя бабка Конус: CM3 или CM4 Ход пиноли: 35 / 50 мм (мод. начала 2000-х: 35 мм) Диаметр пиноли: Ø 50 мм Тонкая регулировка: +/- 40 мкм Управление: Fanuc 21i-TB Технические данные приведены без обязательств, возможны ошибки и пропуски.

Состояние: хорошее состояние (б/у), Максимальный диаметр: 560 мм Lrodpfx Agsv Dvzysdjw Рабочая длина: 3550 мм Максимальная длина заготовки: 4000 мм
