Фрезерный станок с подвижной колонной

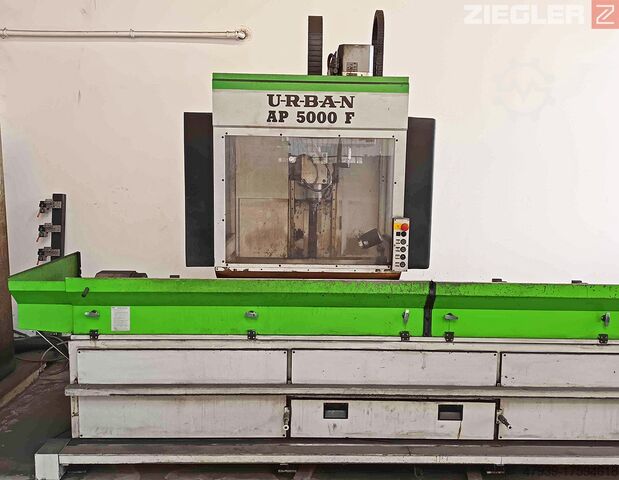

Urban AP 5000 F

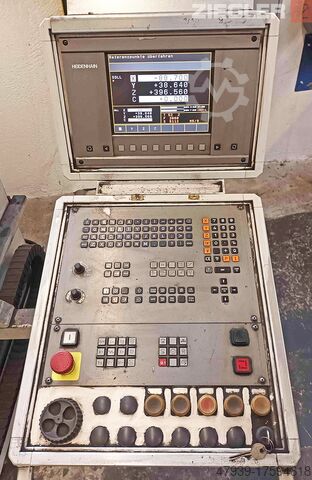

- Контурное управление Heidenhain TNC 410 M, панель управления может перемещаться по всей длине обработки
- Прочная базовая конструкция в виде сварной рамы
- Направляющие с шариковыми шинами по всем осям
- Фрезерный шпиндельный узел: 80-6000 об/мин, держатель инструмента SK30
- Ось X с реечным приводом (30 м/мин)
- Ось Y/Z с шарико-винтовой передачей (20 м/мин)
- 2 ящика для стружки

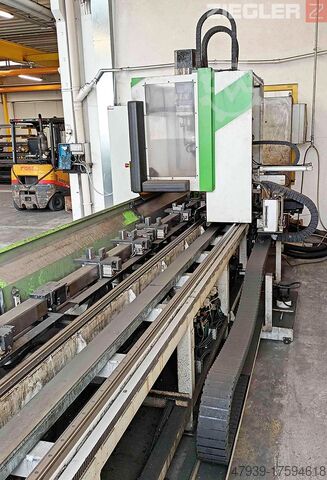

- Поворотное зажимное устройство для заготовок длиной 4700 мм
- 10 пневматических прижимов заготовок
- Центральная система смазки с ручным управлением
- Передвижное дисковое устройство смены инструмента на 8 инструментов
- Микроразбрызгиватель
- Насос для охлаждающей эмульсии
Codsu E Ti Iopfx Agiork
- освещение станка
- Защитный бампер
- Защитный капот с пневматическим вертикальным открыванием
- Год выпуска 2005
- Включение управления: 26910ч
- Выполнение программы: 9185ч
- Шпиндель включен: 6557h

Дефекты:
- Воздушные шланги зажимов подлежат частичной замене
- Необходимо заменить некоторые контактные провода цилиндра смещения натяжителя

Технические характеристики станка
- Управление: Heidenhain iTNC 530, 3 управляемые оси
- Траектории перемещения X/Y/Z: 5000 / 275 / 310 мм
- Рабочий диапазон X/Y/Z с поворотным устройством: 4700 / 155 / 110 мм
- Быстрая траверса X/Y/Z: 30 / 10 / 10 м/мин
- Бесступенчатая подача: 0 - 5000 мм/мин
- Смена инструмента: дисковый сменщик с 8 позициями инструмента
- Держатель инструмента: SK30
- Зажим инструмента: пневматический
- Устройство подачи СОЖ: микрораспыление для проточного сверления, охлаждающая эмульсия
- Скорость вращения шпинделя: 80 - 6000 об/мин
- Коррекция скорости: 80 - 120 %
- Производительность сверления в St60/алюминии Ø: до 18 / 20 мм
- Возможность нарезания резьбы: до M14 / M16
- Система измерения положения: поворотный энкодер
- Точность позиционирования: 0,05 мм
- Точность повторения: 0,025 мм
- Допуск на точность обработки: ± 0,2 мм
- Подключение сжатого воздуха: R 3/8" / 6 бар
- Подключение устройства: R 1/4"
- Рабочее давление: прибл. 6 бар
- Расход воздуха на выход: ок. 600 л/мин при 6 бар
- Шумовое излучение: 79 дБА
- Электрическое подключение: 3x 400 В ± 5 % / 50-60 Гц
- Резервный предохранитель: макс. 25 A
- Потребляемая мощность: ок. 13 кВА
- Напряжение управления: 24 В постоянного тока
- Занимаемая площадь с защитным ограждением: ок. 34 кв. м (11,4 x 3 м)
- Вес машины с принадлежностями: ок. 5000 кг
