профильообрабатывающий станок – 5-осевой ЧПУ

Schuco Bielefeld PBS profielbewerkingsmachine – 5-assig C

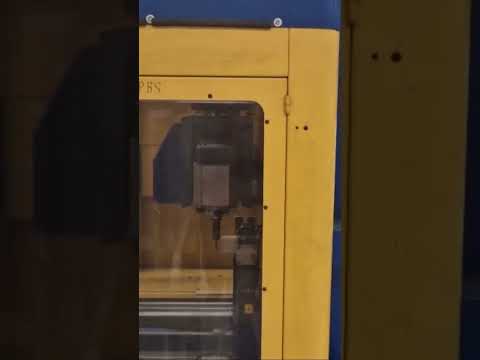

Schüco PBS профильная обработка – 5-осевой станок с ЧПУ, год выпуска 2003, готов к немедленному использованию

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Ось X: 6 650 мм
Ось Y: 800 мм
Ось Z: 500 мм
Подача по оси X: 0-40 м/мин
Холостой ход по оси X: 40 м/мин
Подача по осям Y и Z: 0-30 м/мин
Холостой ход по осям Y и Z: 30 м/мин
Поворот по оси B: от 0 до 90° (непрерывно)
Поворот по оси C: от 0 до 360° (непрерывно)
Скорость поворота по осям B и C: 10 000°/мин
Точность позиционирования внутри макро: макс. 300 мм ±0,1 мм
Точность позиционирования на длине 6 000 мм: < ±0,15 мм

ФРЕЗЕРОВАНИЕ
Максимальные размеры инструмента для фрезерования и сверления: Ø 50 мм, длина = 60 мм
Максимальный размер инструмента для дисковых фрез: Ø 300 мм
Максимальная мощность шпинделя: 7 кВт
Мощность шпинделя для дисковых фрез: 7 кВт
Обороты шпинделя: 0–30 000 об/мин
Predpfx Acjxr N Rmewsc
Время смены инструмента: < 15 с (от зажатия до зажатия)
Шпиндель: HSK-E-40, конический хвостовик
Магазин инструментов: 9+1
Общий вес станка: 6,5 т

РАБОЧАЯ ЗОНА
Количество зажимных блоков: 8 шт.
Позиционирование зажимных блоков: автоматическое
Максимальная длина профиля для 3-сторонней обработки: 6 650 мм
Максимальная длина профиля для 5-сторонней обработки: 6 100 мм
Максимальное сечение профиля при максимальной длине инструмента: 300 мм x 230 мм
