Шлифовальная машина

HAUSER S 40-CNC

Год выпуска: 1992, Состояние: готов к работе (б/у), - Б/У - ШЛИФОВАЛЬНЫЙ СТАНОК С ЧПУ МОСТОВОГО ТИПА ПРОДОЛЬНЫЙ ХОД: 650 мм ПОПЕРЕЧНЫЙ ХОД: 450 мм ВЕРТИКАЛЬНЫЙ ХОД: 500 мм ВЕРТИКАЛЬНЫЙ ХОД ШПИНДЕЛЯ: 130 мм Ljdpeigrvdjfx Aaashn РАЗМЕР СТОЛА: 770 x 630 мм МАКСИМАЛЬНО ДОПУСТИМАЯ НАГРУЗКА: 500 кг РАССТОЯНИЕ МЕЖДУ КОЛОННАМИ: 750 мм РАССТОЯНИЕ МЕЖДУ ОСЬЮ ШПИНДЕЛЯ-СТОЛОМ: 0-600 мм ШПИНДЕЛЬ: 30.000 об./мин БЛОК УПРАВЛЕНИЯ: FANUC 210 IS-M ВЕС: 4000 кг ГАБАРИТНЫЕ РАЗМЕРЫ: 2650 x 2000 x 3150 мм АКСЕССУАРЫ: СЕРИЙНЫЙ RS 232 ПОРТ ПРИМЕЧАНИЕ: МАШИНА СО ШПИНДЕЛЕМ 60/70.000 об/мин, ШПИНДЕЛЕМ 100/120.000 об/мин; МАШИНА ПОЛНОСТЬЮ ОТРЕМОНТИРОВАНА В 2002 ГОДУ

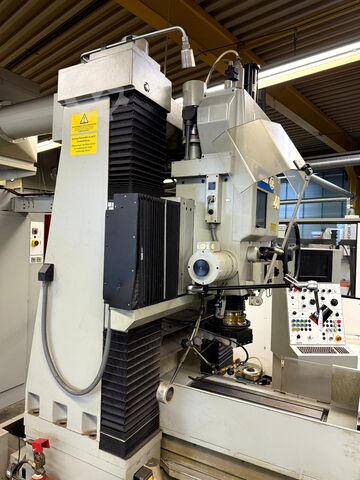

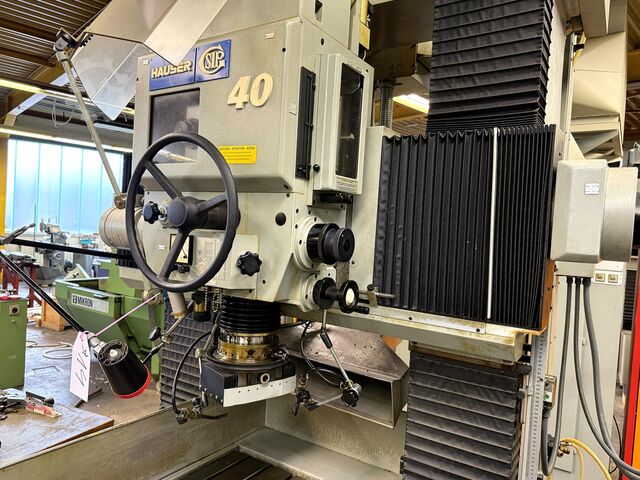

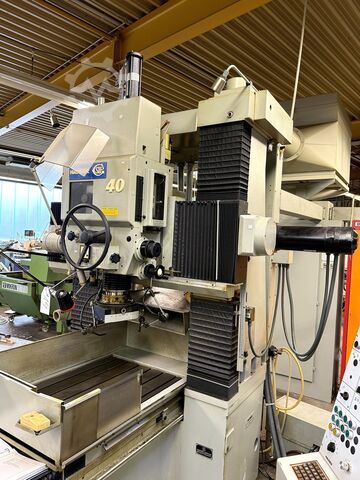

Состояние: б/у, Год выпуска: 1980, Функциональность: полностью работоспособен, x-перемещение 650 мм y-перемещение 450 мм Высота заготовки 585 мм Система управления ADCOS CNC 400 Общая потребляемая мощность 15 кВт Вес станка ок. 5000 кг H A U S E R Двухстоечный координатно-шлифовальный станок с ЧПУ Тип S 40 – CNC 311 / ADCOS 400 CNC _____ Размер стола ок. 630 x 770 мм Максимальная нагрузка на стол ок. 500 кг Lodpfsw Udztex Aaaehn Максимальный ход стола вдоль (X) 650 мм Максимальный поперечный ход шлифовальной бабки (Y) 450 мм Максимальная вертикальная регулировка поперечины (W) 500 мм Максимальный ход шлифовального шпинделя (Z) 140 мм Скорость хода шлифовальной головки (4Гц) 0,5-12 м/мин Вертикальный просвет между столом и шпинделем 0-585 мм Просвет между стойками 750 мм Максимальный угол конусного шлифования 16° Диаметр шлифуемого отверстия ок. 230/360 мм 18 скоростей шпинделя в зависимости от типа мотора, плавная регулировка 4.500-80.000 об/мин Точные подачи по осям X и Y и оси W 0,5-1.500/3.000/800 мм/мин Скорость планетарного вращения (C) 5-250 об/мин Общий привод ок. 15 кВт - 400 В – 50 Гц Масса станка ок. 5.000 кг Оснащение / Особое оборудование: • ЧПУ система управления заменена в 2007 году на ADCOS CNC 400 с большим экраном и прямым программированием на пульте, с электронным ручным колесом для точной подачи по осям: X – продольное движение стола Y – поперечное движение головки Z – вертикальное перемещение пиноли/ход C – круговая ось шпинделя/пиноли U – автоматическая подача W – вертикальная регулировка поперечины • Ось Z с функцией быстрого перемещения для сокращения времени обработки, для врезного и торцевого шлифования, с плавной регулировкой точки реверса (настройка + Teach-In), скорость хода регулируется бесступенчато, используется как 3-я позиционирующая ось • Ось U – ручная и программируемая ось радиальной подачи на шлифовальной головке с электропоказанием величины подачи • 1 шлифовальный мотор с частотой вращения шпинделя ок. 30.000 об/мин • Установлен акустический индикатор контакта шлифования KSV 5 • Отдельно стоящая система охлаждения с ленточным фильтром, отдельный шкаф управления и электрошкаф, отдельная гидравлика, централизованная смазка, вытяжка пыли и многое другое.

Состояние: б/у, Год выпуска: 1981, x-path 650 мм y-образная траектория 450 мм высота заготовки 585 мм Управление ADCOS CNC 400 Общая потребляемая мощность 15 кВт Вес станка ок. 5000 кг Занимаемая площадь ок. м H A U S E R (Швейцария) Двухколонный координатно-шлифовальный станок с ЧПУ Тип S 40 - CNC 311 / ADCOS 400 CNC Год постройки 1981 / но модернизирован в 2008 году # 0125 Lhedpfx Aet Hw S Usaaen _____ Размер стола ок. 630 x 770 мм Нагрузка на стол ок. 500 кг Продольное перемещение стола макс. (X) 650 мм Поперечное перемещение шлифовальной головки макс. (Y) 450 мм Регулировка поперечной балки по вертикали макс. (W) 500 мм Ход шлифовального шпинделя макс. (Z) 140 мм Скорость хода шлифовальной головки (4 Гц) 0,5-12 м/мин. Вертикальный зазор между столом/шлифовальным шпинделем 0-585 мм Зазор между стойками 750 мм Коническое шлифование макс. 16 ° Шлифовальный Ø отверстия ок. 230/360 мм 18 скоростей вращения шпинделя в зависимости от двигателя шпинделя переменная 4.500-80.000 об/мин Тонкие подачи по осям X, Y и W 0,5-1,500/3,000/800 мм/мин. Планетарная скорость (C) 5-250 об/мин Общий привод ок. 15 кВт - 400 В - 50 Гц Вес станка ок. 5 000 кг Принадлежности / специальное оборудование: - Система управления траекторией движения ЧПУ заменена в 2007 году на систему управления ЧПУ ADCOS Тип CNC 400 с большим экраном и прямым программированием на блоке управления с электронным маховиком для точной регулировки осей, X= стол продольный, Y= шпиндельная бабка поперечная, Z= пиноль вертикальная/ход, C=поворотная ось шпинделя/пиноли, U=автоматическая подача, W=поперечная балка Регулировка по вертикали - Ось Z с быстрым ходом для сокращения времени обработки, Погружное шлифование, торцевое шлифование, предварительный выбор точек реверса (подход + обучение) и бесступенчатая регулировка скорости хода, квази как 3-я ось позиционирования - Ось U как ручная и управляемая ось радиальной подачи на шлифовальной головке, с электрической индикацией размера подаваемого материала - 1 установленный шлифовальный двигатель со скоростью вращения шпинделя ок. 30.000 об/мин, - Вмонтирован акустический индикатор контакта шлифования KSV 5 - Отдельная система охлаждения с ленточным фильтром, отдельный распределительный шкаф и шкаф управления отдельная гидравлика, централизованная смазка, пылеудаление и многое другое. Состояние : очень хорошее / готов к демонстрации под нагрузкой, Доставка : со склада - по мере осмотра Оплата : строго нетто - после получения счета-фактуры
