Подъемный стол, переворотный стол, поворотный стол, плиты

Globus Hebetechnik PW2000, Plattenwender, Wendevorrichtung

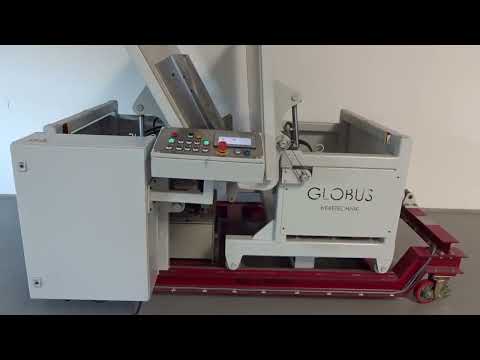

Габаритные размеры (ДxШxВ): примерно 2600 x 1800 x 1300 мм
Грузоподъемность: 2.000 кг

Поворотное устройство состоит из двух противоположно расположенных столов, каждая опорная поверхность — 1400 x 900 мм. На стороне стола, которая при повороте находится внизу, несущие стальные профили отогнуты вверх на 90°, чтобы обеспечивать безопасное удержание переворачиваемой плиты в вертикальном положении при повороте на 90°.

Оба стола расположены напротив друг друга и поворачиваются гидроцилиндрами на 100°. Столы смонтированы на несущей подконструкции: один из столов закреплен неподвижно, а второй может перемещаться по отношению к первому. Перемещение осуществляется гидроцилиндрами, которые могут переместить стол, установленный на роликах, примерно на 300 мм. Подконструкция также несет гидравлические и электрические компоненты.

В качестве источника привода используется гидравлическая станция, которая подает масло в цилиндры согласно управляющим командам. Необходимые клапаны управляются электрически и/или гидравлически, обеспечивая требуемые для функционирования возвратно-поступательные движения столов вплоть до завершения цикла переворота.

Особенное внимание при проектировании гидросистемы уделено безопасности движения и точной регулировке направления движения столов при смене между сжатием и растяжением. Исходя из геометрии осей вращения столов, нагрузка на опрокидывающие цилиндры изменяется. Гидросистема выполнена так, что обеспечивает необходимую мощность и исключает перегрузку компонентов в режиме эксплуатации. Соответствующие фильтры и вместительный гидробак обеспечивают высокую надежность гидросистемы.

Необходимое электрическое управление полностью интегрировано в металлический шкаф и содержит все необходимые компоненты. Сердцем системы управления является ПЛК, обрабатывающий рабочие параметры согласно программе. Встроены функции аварийной остановки, а также все реле и блоки обработки информации, необходимые для управления функциями. Управление поворотным устройством осуществляется через панель оператора с сенсорным экраном для ввода параметров — таких как: стол 1 вверх, стол 1 вниз, стол 1 вперед, стол 1 назад, стол 2 вверх, стол 2 вниз, а также запуск и остановка автоматики.

Чтобы избежать столкновения столов при ручном управлении, программное обеспечение ПЛК реализовано так, чтобы это исключалось на основании данных о положении и наклоне столов.

Duedpfx Agoyr I Dtecjp
После устранения аварийной ситуации ПЛК самостоятельно завершает цикл переворота.

Поворотное устройство оснащено тяжелонагруженными роликами, что делает его мобильным.

У нас ежедневно эксплуатируется несколько таких устройств. Эта установка — новая, не использовалась.

Объявление было переведено автоматически. Возможны ошибки перевода.
